スーパーカブの減速比を変更


さてさて、、、前回、ボアアップとマニュアルクラッチ化したカブですが。。

僕の理想に向け更なるカスタム中どぇす♪



とりあえず試乗して見たのですが・・・
超ローギヤードでございます(涙)
フロントが14Tでリヤが40Tノーマルのカブと変わらないギヤ比
そりゃぁ遅いですよ(涙)
と、言うわけで減速比を変えたいと思います。。
まず、、減速比から速度の求め方の計算ですが

速度(km/h)=エンジン回転数(rpm)×60÷総減速比×タイヤの円周(mm)÷1000000
と計算する訳であります

エンジン回転数(rpm)は一分間の回転ですので、×60で一時間の回転数に計算しなおします。
総減速比は各ギヤ×一次減速比×二次減速比です。
タイヤの円周はタイヤの直径×3.14で計算できますね。確実に計算したいなら測ってね♪
タイヤの円周(mm)をmm単位で計算したのでkmに換算したいので÷1000000ですね。
いやぁ
凄くわかりやすい説明♪

では、早速計算してみましょう
最高回転数を10000rpmとして
計算すると
10000×60÷(3.272×2.857×4.312)×1784÷1000000=27(1速)
10000×60÷(1.937×2.857×4.312)×1784÷1000000=45(2速)
10000×60÷(1.350×2.857×4.312)×1784÷1000000=64(3速)
10000×60÷(1.043×2.857×4.312)×1784÷1000000=83(4速)
となります♪

グラフにすると

計算するとこんな感じになりました♪<br>
う~ん4速10000rpm時でも83km/h???すぐに吹けきる訳ですわ




計算の結果フロント16T、リヤ35Tがベスト??

10000rpm時に、計算上約110km/h♪空気抵抗の事を考えると100km/hぐらいになるかな??
この位の減速比なら60km/h~80km/h巡航でき、最大戦速100km/hになる予定
目標通りでございまする




減速比が決まったら早速の交換です

じゃ~んキタコ製でございます
安くて品質も良く種類も豊富で~す。。
良いこと尽くめの詰め合わせ的存在アルね♪

間違えず、購入いたしました。。FAX一本で送られてくるので超便利♪




NEWスプロケットと今まで使っていてスプロケットの比較図
見ると結構大きさが違いますね♪




我、取リ付ケニ成功セリ
って当たり前ですか・・・

35Tはさすがに小さい♪
スーパーカブでは一番小さいサイズですもんね



リヤタイヤを取り外したついでにタイヤも交換します<br>

分かっているとは思いますが、右が古いタイヤです。。
今回、耐久性重視で業務用のタイヤを使用しま~す♪
TT900GPにしようかと思ったのですが・・・・
カブってパワー無いから滑らないし・・・まいっか見たいな♪
プレスカブなんかに使うタイヤなので、タイヤサイズが2.25から2.50にサイズアップ♪
少し、グリップしそうな予感♪
目指せ!!カブで膝すり!!




取り付け完了!!

あとは、チェーン調整ですね♪
モトクロスバイクビックリのダルだるさ^^;



切らなければいけないみたいです

4リンク短くてもOK!!と言う訳で・・・
スプロケットも新品なので
新品チェーンに交換♪
新品は気持ちがいいものです


新品に換えてもチェーンガードに隠れて見えないんだけどね
<
これで、減速比編終了




試乗の結果
走っていて気持ちい~
50km/hからの追越も楽にでき加速も良いよぉ
一撃離脱も可能です
日本海軍航空隊の撃墜王である坂井三郎氏も絶賛していただけるでしょう♪

最適なギア比に交換すると乗っていても楽しく
エンジンにも負担が少ない?
いいこと尽くめです♪

2010年4月12日月曜日

スーパーカブと4速ミッション

ジャキイィィン
スーパーカブのクランクケース発見♪
AA01型のクランクケースです



そして、
なぜか4速ミッションが、、、、



そしてなぜかスーパーカブが。。。
今年、24歳になるスーパーカブさんです
カブ貰っちゃいました♪



ガスケットも、、、使ってくれよと語っております。たぶん。いや、間違いない。
サイは振られた・・・



と言う訳で・・・作ります。エコノミでタフネスな速~いスーパーカブSE(SE=スペシャルエンディション)仕様<
目標は羊の皮を被った狼仕様♪
最大戦速100km/h!!
50~80km/hを楽に巡航できるようにする!!
あと、4速化とマニュアルクラッチ化もやっちゃいます。もちろん籠は付けます♪

あ、、、、

とりあえずまぁ
現在のスペックとして。。。。
キタコ製75CCボアアップキット
武川製強化クラッチ
CD50から流用したマニュアルクラッチの部分を移植しているので
現状でもマニュアルクラッチ化していますよ♪
ケーヒンPD22キャブレター
カブ90シリンダーヘット流用
クリッピングポイントのカブ90用ハイカム
ランポートの戦管長門
を装着中です♪
街中ではそこそこ速いのよ♪


さてとお話は戻して、、、、
今回、使用するミッションはベンリー50Sのですのでカブとベンリー以外使えません♪
ここが確か違ったはず。
モンキーはニードルベアリングでカブはボールベアリング
ミッションのシャフトが違うんですねぇ~
よくカブを4速化するときにモンキーのミッションのシャフトを削って使うか
スーパーカブカスタムの
4速を流用するか見たいな感じですが。。。
CD50のはそのままいけちゃうのよ
実は最近知ったんだけど。。。
一部の年式だけが適合するのかちょっと謎ですけど。。。
また、機会があれば調べてみようと思います♪
そして、、、、
このベアリングを交換すれば
モンキーのミッションも普通に使えるのでは???
との疑問もあるのですが。。。。
この部分のベアリングだけは何故か部品として出ないんですよね~
と、、いうことは、、、
ベアリングが飛んだらクランクケースごと交換?


ボアアップに伴いオイルポンプを強化します。といってもカブ110用(だって安いんだも~ん)
88CCぐらいのボアアップならカブ110用お勧めです。。
安いし、安心のホンダ純正だし

オイルポンプを強化するのでオリフィス加工をしちゃいます。

2Фに広げました。
6Vモンキーなんかのカムシャフトの軸受けがベアリングではないタイプは
広げすぎに注意すべし
あまり広げすぎると油圧でカムを浮かすことができず
壊れてしまいます



では、ミッションを入れちゃいます。4速で~す。。
キックスターターとクランクASSYも入れちゃいます

ガスケット入りマース



合体♪

ムフフ♪ギヤがちゃんと噛み合うか確認しましょう。確認しないと大変なことになります。




ギヤシャフトスピンドル投入

ちなにみスーパーカブ用を使用♪
まぁスーパーカブ用を使うのは要加工なんだけどね
ガッチャンコってフィーリング好きなのよね


ストッパーアーム搭載
三速と四速ではちょこっと形が違うのよね


お次は
マニュアルクラッチ取り付け。。
タケガワ製トリプルプレートです。さすがに純正は即滑るので・・・

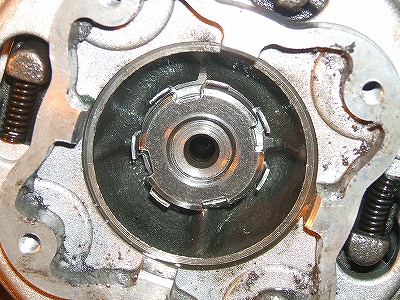

スーパーカブでマニュアルクラッチ・・・カッコいい♪大和の心を感じます。
って宗一郎さんごめんなさい。やっぱり遠心クラッチよりマニュアルクラッチのほうが好きです。
遠心クラッチがマニュアルクラッチより劣っているって意味ではないんですよ。

カブ系のクラッチにはゆるみ止めワッシャーがありますので、しかも向きが決まっていると言うおまけ付き!!
OUT SIDEと書いてあるほうが表側です
間違えるとどうなるんでしょう??

んでもってロックナットでござんす。。

もちろん特殊工具でお締めください♪クランク振りますぜ♪<br>

↑これが特殊工具でございます


あとは、通称ピコピコ君を取り付け

クラッチカバーを取り付け<br>
マニュアルクラッチ編終了!!
お疲れ様です♪



得意の星型エンジン♪
7気筒??ん~7気筒ってあったかなぁ??



では、シリンダー取り付けだよ~ん

ちなみにこのシリンダーは、中古となっております♪
コレクションボックスに入っていた奴でございます。と、言うより、、、、全部使い古し♪
以前シャリーに使用していた奴です
カブ100EXのシリンダーですね♪
このエンジンに流用できる純正部品で最大級の排気量になります♪
速くても壊れない為にカブ100EXのシリンダーなのです




やっとヘッドだい♪<br>
これまたカブ100EXの部品
冷却フィンが大きいので
冷却に有利な予定!!

バルブの辺りも真っ黒でござんす。炭素の塊です。原子記号はC♪ダイヤモンドもCです。そのうちダイヤモンドでも作るかぁ♪



一応、バルブのすり合わせもしておきました。。なんてまめなんでしょう♪<br>
ちなみに、この作業嫌い・・・Cの奴固いんだもん。オヤジより頑固者だしね




バルブを外したついでにポート研磨もしちゃいました。。
ツルツルぴかぴか鏡面加工
まではしません
ぶっちゃけ効果がなかったので

あ、排気ポートを削るのは注意してね!!削りすぎるとトルクなくなります
ハイカムとビックキャブを付けて高回転型エンジンにするならいいけどね



祝・完成
え、??バルタイ??取りましたよ。細かいところが見たかった?DAX編を見てください。
写真を撮り忘れたわけではありませんぞ!!ショートカットしただけですぞ!!Ctrlキー+A見たいな感じです。




さっそく完成したNEWスペシャルエンジンの搭載
あとは、走行して二次減速比とキャブセッティングをすれば完成です♪
